As cápsulas de microfone são normalmente conectadas à entrada de um amplificador, colocando-as em uma área sensível que é vulnerável à interferência eletromagnética (EMI) do ambiente, que pode criar ruídos indesejados.
A própria cápsula do microfone é protegida por um invólucro de metal, dificultando a penetração de interferências eletromagnéticas externas. No entanto, a EMI normalmente entra no circuito através dos cabos da cápsula do microfone, causando interferência.
Infelizmente, alguns engenheiros de produto negligenciam a importância de selecionar o fio de sinal correto para a cápsula do microfone, muitas vezes usando fios comuns que podem facilmente introduzir interferências.

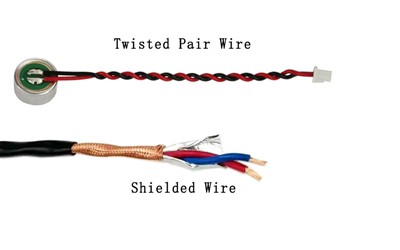

Para reduzir ruídos e interferências no produto final, é fundamental utilizar cabos blindados, como pares trançados ou fios blindados.
1. Fio de par trançado
A fiação de par trançado consiste em dois fios da mesma especificação trançados juntos em uma hélice. Este tipo de fio é eficaz em ambientes com interferência eletrônica geral, proporcionando uma resistência decente a interferências de alta frequência.
Por que o fio de par trançado resiste à interferência?
Quando a interferência eletromagnética externa atinge o fio, ela gera campos magnéticos de fases opostas nos fios positivo e negativo. A torção dos fios faz com que os campos opostos se anulem naturalmente, proporcionando resistência a interferências.
Quanto mais apertada for a torção dos fios, melhor será o desempenho anti-interferência.
2. Fio Blindado
Em ambientes com interferências mais fortes ou perturbações de baixa frequência, os fios de par trançado podem não ser suficientes. Nestes casos, o fio blindado é muito mais eficaz.
O fio blindado possui uma bainha metálica adicional envolvendo os fios de sinal, normalmente aterrada ou conectada ao terminal negativo.
A interferência de baixa frequência, como o campo eletromagnético de 50 Hz das linhas de energia CA, é bloqueada ou absorvida pela blindagem metálica que envolve o fio. Como a blindagem está aterrada, a interferência é desviada para o terra (potencial zero), filtrando efetivamente o ruído.
Os fios blindados vêm em vários graus. Fios blindados de baixa qualidade podem ter uma blindagem de cobre esparsa, enquanto fios de qualidade superior apresentam uma blindagem de cobre mais densa enrolada nos fios de sinal. Os fios blindados premium geralmente usam uma camada de malha para envolver firmemente os fios de sinal, proporcionando o melhor desempenho, embora a um preço mais alto.
