Este blog discute os recursos, problemas comuns e aplicações de microfones em tecnologias de comunicação. Abrange vários tipos de microfones, incluindo seus tamanhos mecânicos, sensibilidades, diretividades e faixas de frequência. O blog também enfatiza a importância do manuseio adequado, como garantir que microfones com circuitos flexíveis sejam utilizados de acordo com sua extensão natural, evitar curtos-circuitos em microfones soldados e tomar cuidados antiestáticos. O blog também explora como os microfones de alta sensibilidade são usados em telefones celulares de última geração, especialmente aqueles com funções de vídeo ou câmera, bem como as vantagens dos microfones SMD para produção automatizada.

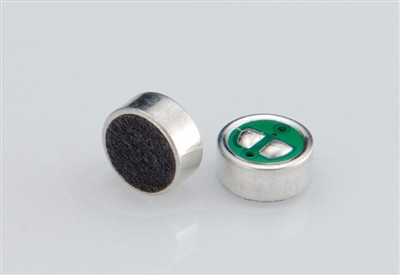

1. Recursos dos microfones usados na comunicação:
- Tamanho Mecânico:Os diâmetros comuns são 4,0/6,0mm; as alturas típicas são 1,5/1.0mm.
- Sensibilidade:Mais comumente -40/-42/-44 ±3dB.
- Diretividade:Pode ser omnidirecional, unidirecional ou bidirecional.
- Faixa de frequência:100 Hz ~ 10 KHz, cobrindo totalmente a faixa de frequência de 300 ~ 4000 Hz.
- Tipos de conexão:Disponível com terminais PIN, tampas de borracha condutoras, fios soldados ou conexões FPC.
2. Tipos de capacitores:
- GSM:Normalmente usa 10PF + 33PF.
- PHS:Normalmente usa 10PF.
- CDMA:Normalmente usa 33PF.
Problemas comuns ao usar microfones:
- Para microfones com FPC (Circuito Impresso Flexível), o FPC deve ser utilizado de acordo com sua direção natural de extensão. Evite dobrá-lo nas juntas de solda. A flexão deve ocorrer em um ângulo inferior a 90 graus.
- Para microfones com fios soldados, evite curtos-circuitos garantindo que a capa de borracha (A) permaneça firmemente no lugar sobre o ponto de solda (B). Se o comprimento do fio no ponto C for muito longo e exposto, existe o risco de curto-circuito. É melhor não usar fios com comprimento inferior a 15 mm.
- Para microfones com capas de borracha condutora, siga os métodos de uso recomendados para evitar mau contato e saída instável.
- O componente principal dos microfones, o FET, pode ser danificado por eletricidade estática acima de 4KV, causando perda de tensão de saída. Portanto, devem ser tomadas precauções antiestáticas ao manusear microfones.
-
Para microfones do tipo pino, a soldagem inadequada pode
causar diminuição da sensibilidade e danos internos. Atenção
especial deve ser dada à temperatura de soldagem, tempo e
dissipação de calor:
- Ao usar solda com chumbo, o ferro de solda deve ser ajustado para 260 graus ±10 graus.
- Para solda sem chumbo, a temperatura deve ser de 280 graus ±10 graus, com um tempo de soldagem não superior a 2 segundos.
-
Durante a soldagem devem ser utilizadas ferramentas de
dissipação de calor, fabricadas em alumínio com as
seguintes dimensões:
- O diâmetro do furo de Φ4mm deve ser de Φ4,15mm ±00,05mm.
- O diâmetro do furo de Φ6mm deve ser de Φ6,15mm ±00,05mm.
3. Novos produtos em telefones celulares:
- Microfones de alta sensibilidade são usados em telefones celulares de última geração com funções de vídeo e câmera. Esses microfones ajudam a eliminar a necessidade de pós-amplificação, reduzindo o consumo da bateria e prolongando o tempo de espera.
- AIEagora é possível produzir microfones em massa com sensibilidade de -20dB ou superior, e o menor tamanho pode ser fabricado em até 4,0x1,0mm.
- Microfones unidirecionais são normalmente usados em telefones celulares de última geração com funções de vídeo e câmera para reduzir efetivamente o ruído externo e melhorar a qualidade da gravação. O menor modeloAIEpode produzir em massa é B4022UL303-14.
-
Microfones SMDsão microfones montados em
superfície.AIEconcluiu a amostra de
engenharia do B4018AM443-01 e planeja iniciar a produção em
massa em junho de 2005. As principais vantagens incluem:
- Resistência a altas temperaturas, capaz de suportar soldagem SMT.
- Conveniente para fabricantes móveis para produção automatizada, eliminando a necessidade de mangas de borracha condutoras, reduzindo assim custos.
